應用：
???“阻抗穩定網絡”，也稱為 T-LISN，用于測量對稱數據或電信線路上的不對稱干擾電壓。自 2002 年以來，T-LISN 用于根據 EN 55015（電氣照明）測量不對稱干擾電壓設備）。 此外，它還可用于根據 CISPR 32 和 CISPR 15 進行測量。與廣泛使用的 T-LISN 相比，NTFM 8131 設計用于在 3 A 的最大電流下承受 400 V AC。
技術規格：
| 頻率范圍： | 9 kHz - 30 MHz |
插入損耗：
AE - EUT 端口
（差模） | 典型值：<1dB 3MHz
典型值：<1.5dB 10MHz
典型值：<4dB 30MHz |
| 去耦：AE-BNC | >20dB
典型值：>50 dB |
縱向轉換損耗 (LCL)：
| <3mhz:>70dB 典型值。
10MHz：>60dB 典型值。
30MHz：>45dB 典型值。
|
不對稱電壓的分壓比：
| 9.6 dB |
阻抗（不平衡）
| 150??+/- 10% |
EUT終端：
| 4mm 插孔，等邊三角形，12mm 距離 |
最大電壓：
| 400VACx |
| 最大電流： | 3 A |
| 根據標準： | CISPR 32
CISPR 15
EN 55015 |

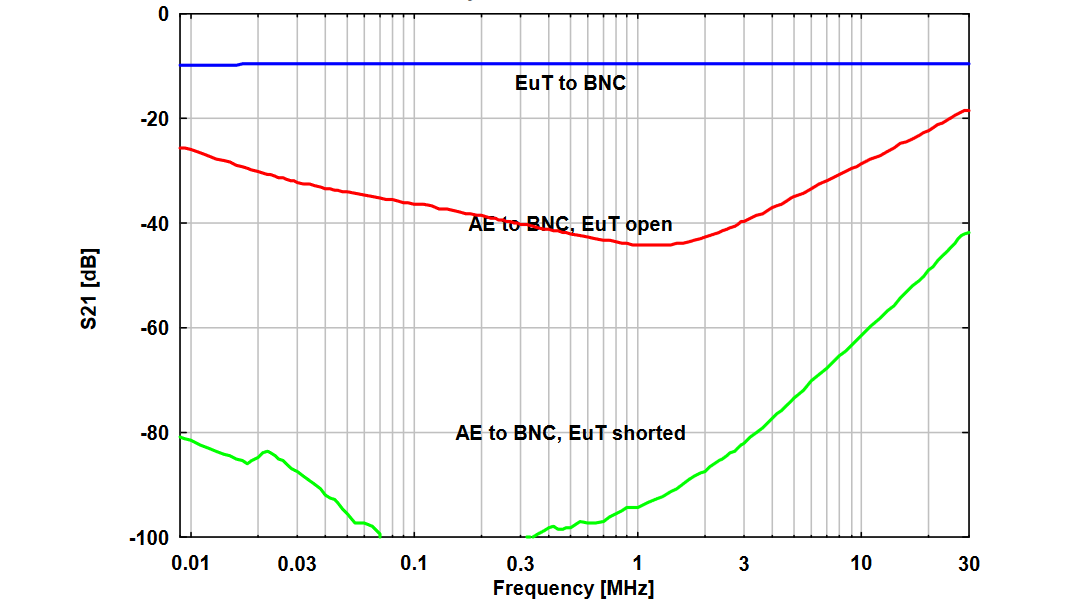

傳輸對稱終端到 BNC

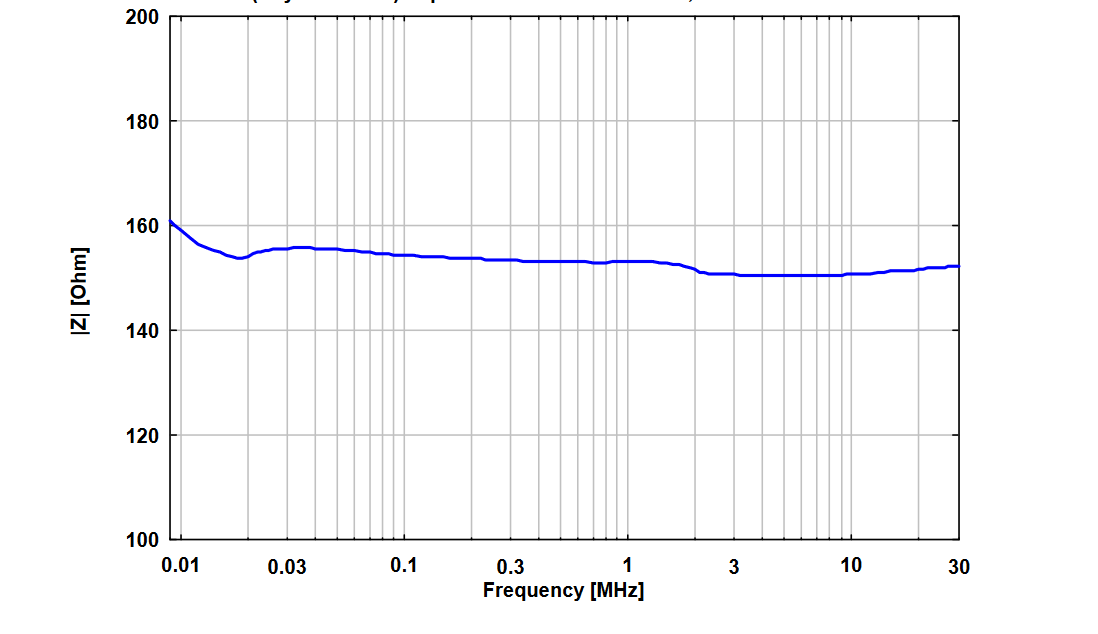

EuT 終端的共模（非對稱）阻抗，BNC 端接 50 Ω

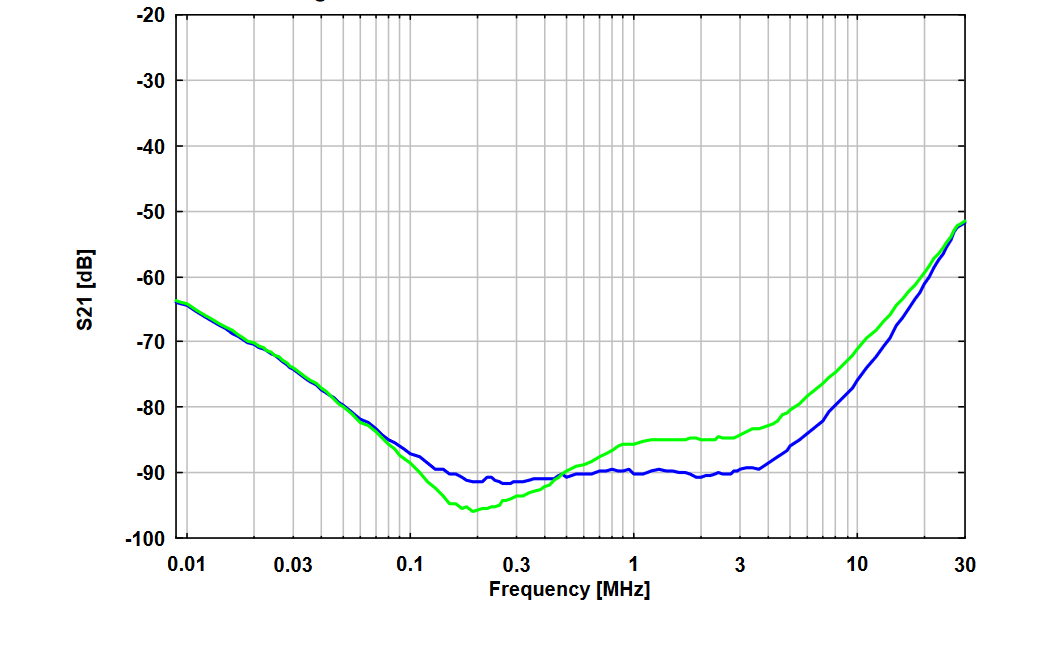

EUT 終端的縱向轉換損耗
安全須知
??????NTFM 8131 可施加 400 V RMS AC 的最大電壓，因此必須應用與電源電壓一起工作的通用安全規則。與最初由 CISPR 22 提供的 4.7 μF 電容器相比，NTFM 8131 的電容器具有0.47
μF，它有幾個優點。在標稱頻率范圍內沒有區別，對于低頻，8131 的電阻器確實產生較少的熱量，并且測量設備和人員受到的危害較小。強烈建議在沒有電源電壓的情況下建立所有連接并仔細重新檢查其正確性。 BNC 連接器可能會引導高壓，尤其是在電源條件非常不對稱的情況下，這可能會危及測試設備和人員！如果電源對稱性不足，特別是在輸入端沒有阻塞電容器的射頻測試設備可能會損壞。因此我們建議使用萬用表檢查 BNC 連接器的電壓。請注意：大多數萬用表（電池驅動型）測量浮動電位，大多數同軸測試設備通過保護地線和同軸外導體接地。
