出色的信號質量

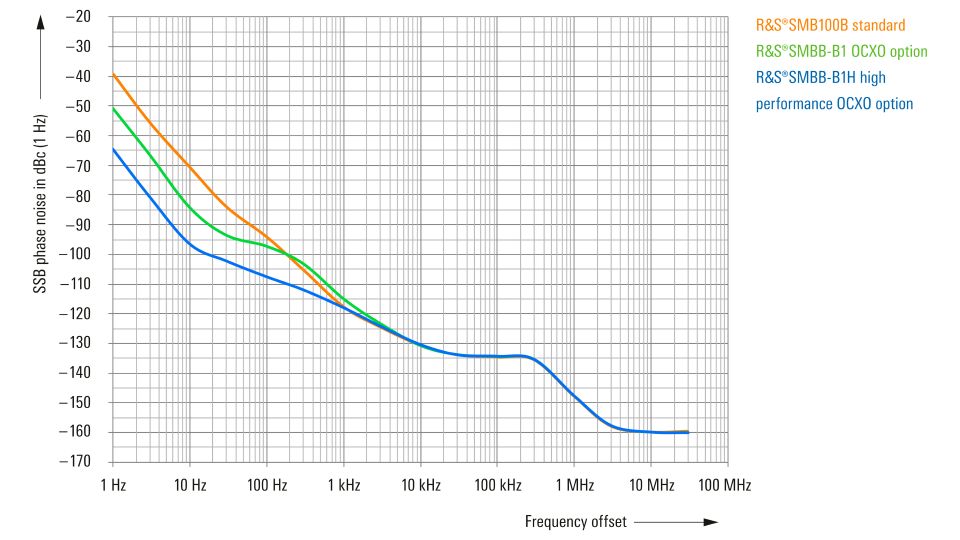

具備極低的SSB相位噪聲，在10GHz、20kHz偏移時低于-112dBc（測量值）

為了改善被測設備，信號源的質量必須遠高于被測設備的性能。R&S?SMB100B采用創新的合成器設計，

具備非常低的SSB相位噪聲和寬帶噪聲，并且能很好地抑制非諧波信號分量。

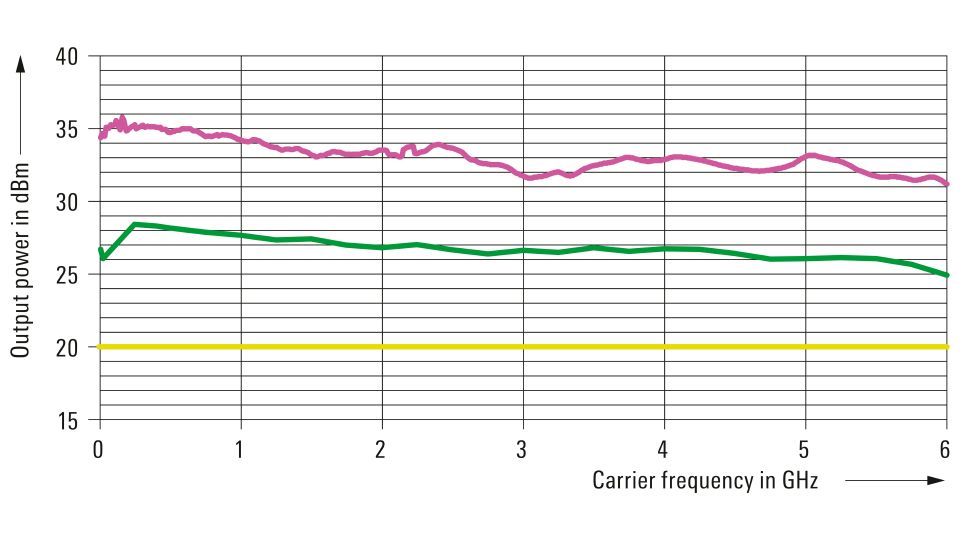

出色的輸出功率

1 GHz 時最高輸出功率為34dBm,20 GHz時為25 dBm,40 GHz 時為19 dBm（均為測量值）；

R&S?SMBB-K31高輸出功率選件適用于R&S?SMB100B射頻信號發生器，R&S?SMBB-K33高輸出功率選；

件適用于R&S?SMB100B(12.75/20GHz)，R&SSMBB-K35高輸出功率選件適用于R&S?SMB100B；

(31.8/40GHz)。所有這些選件均可使用激活碼輕松激活。R&S?SMB100B射頻信號發生器可以使用；

R&S?SMBB-B32超高輸出功率選件來補充高輸出功率選件。

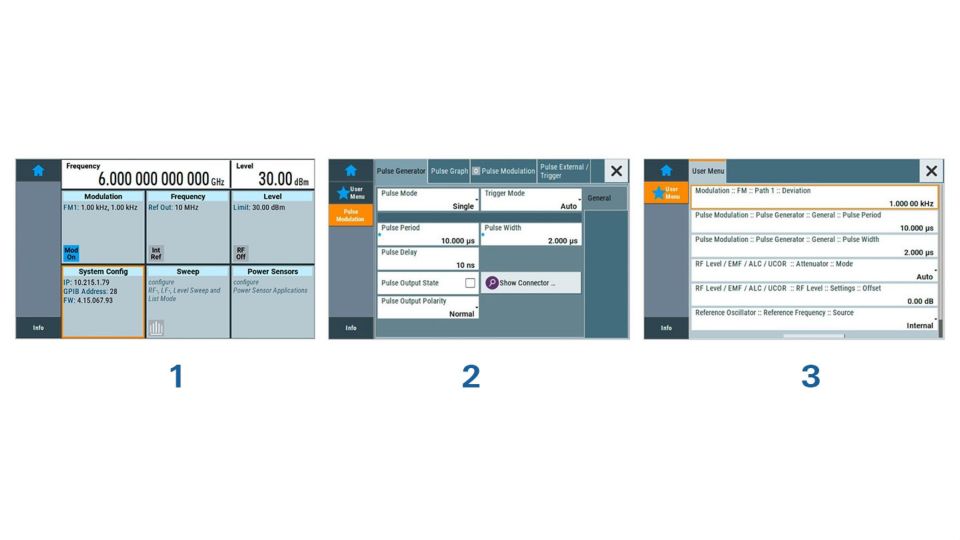

易于使用

R&SSMB100B操作非常簡單；

此射頻信號發生器操作簡單，可連接R&S?NRP功率探頭，并能夠仿真?zhèn)鹘y(tǒng)儀器。您也可以創建自己的用戶菜單

上下文關聯的聯機幫助功能提供全面信息；

SCPI宏記錄器帶有代碼生成器，可以自動記錄手動設置并創建可執行的MATLAB腳本。

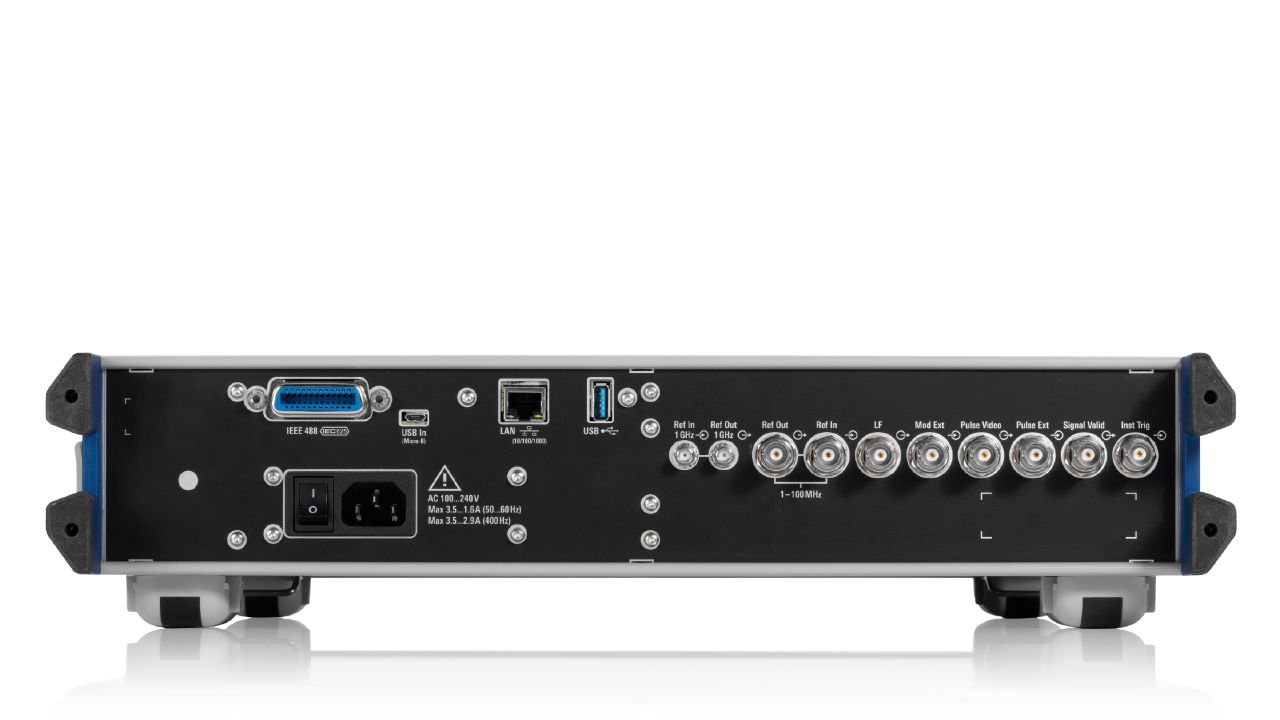

可變參考頻率輸入/輸出

R&S?SMB100B可以輸出(或輸入）多種參考信號。采用R&S?SMBB-K704選件時，R&S?SMB100B可具備1MHz至100MHz的可變外部參考頻率輸入，能夠輕松集成到現有測試環境中。接收的參考頻率也可發送到單獨的參考輸出（更多詳情，請參見數據表）。借助1GHz參考頻率輸入和輸出選件(R&S?SMBB-B3選件)，多個R&SSMB100B儀器之間可以實現一流的相位穩定性。

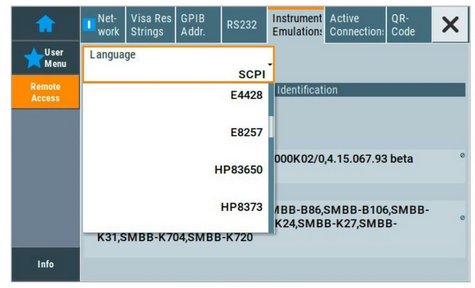

R&SLegacyPro;

更新測試與測量設備

如果設備組件比整個ATE系統提前報廢，I舊設備的定期校準和維護會變得既費錢又費時，難度也很大。使

用等效的先進儀器替代過時測試設備時應確保簡單易行，并且最大限度地減少硬件和軟件改動。

R&SLegacyPro代碼仿真選件滿足這些要求，不僅減少了工作量，而且消除了相關風險。

R&S?NRP功率探頭連接性

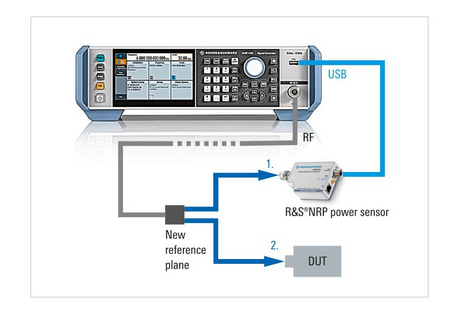

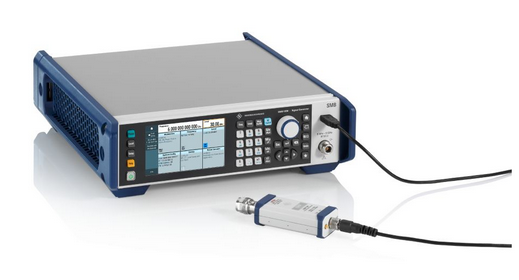

R&S?NRP功率探頭可以連接到R&SSMB100B

被測設備鮮少直接連接到發生器。發生器和被測設備通常通過電纜和其他組件相互連接。因此，參考面從

發生器的射頻輸出端轉為被測設備。R&S?NRP功率探頭可連接至R&S?SMB100B，以便在新參考面上進

行準確校準（精度可達0.1dB）。

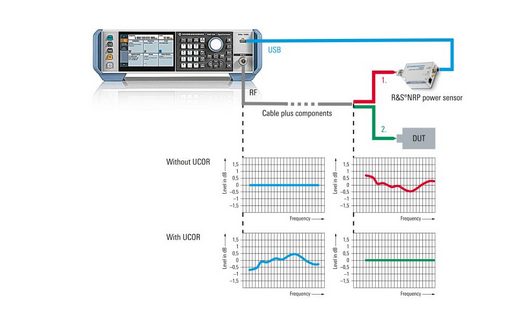

UCOR（用戶校正）

R&SSMB100B連接R&S?NRP功率探頭補償外部頻率響應被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器。因此，必須補償頻率響應。

R&S?SMB100B具有用戶校正(UCOR)功能。與R&S?NRP功率探頭結合使用，便可一鍵自動測定UCOR值。全新參考面提供獲得頻率響應補償?shù)纳漕l信號，以用于實施UCOR功能。

閉環功率控制(CLPC)

R&S?SMB100B連接R&S?NRP功率探頭動態補償外部頻率響應和漂移；

動態閉環功率控制是R&S?SMB100B的一個標準功能。與R&SNRP功率探頭結合使用時，動態閉環功率；

可確保被測設備的輸入功率長時間保持高度準確和穩定，不會受到意外的信號鏈損耗或增益、設置中的無用功率漂移或目標電平變化的影響。1GP141應用指南詳細描述了閉環功率控制功能、可能的信號、合適的信號發生器、R&S?NRP功率探頭和注意事項。首次使用閉環功率控制功能之前，請閱讀應用指南，避免損壞被測設備。

產品

描述

R&S SMBB-B101

頻率選件

8 kHz至1 GHz

R&S SMBB-B106

頻率選件

8 kHz至1 GHz

R&S SMBB-B112

頻率選件

8 kHz 至6 GHz

R&S SMBB-B120

頻率選件

8 kHz 至20 GHz

R&S SMBB-B131

頻率選件

件8 kHz至31.8 GHz

R&S SMBB-B141

頻率選件

件8 kHz至40 GHz

R&S SMBB-B141N

8kHz至40GHz，最小脈中寬度受限

參考振蕩器選件

產品

描述

R&S SMBB-B1

OCXO參考振蕩器

只能從R&S?SMBB-B1或R&SSMBB-B1H選件中選擇一個安裝。

R&S SMBB-B1H

高性能OCXO參考振蕩器

只能從R&S?SMBB-B1或R&S?SMBB-B1H選件中選擇一個安裝。

R&S SMBB-B3

100MHz，1GHz超低噪聲參考輸入和輸出

R&SSMBB-K704

可變參考輸入，1MHz至100MHz

輸出功率選件

產品

描述

R&S SMBB-K31

高輸出功率，1/3/6 GHz

R&S SMBB-B32

超高輸出功率，1/3/6GHz

需要R&SSMBB-K31選件。

R&S SMBB-K33

高輸出功率,12.75/20 GHz

R&S SMBB-K35

高輸出功率,31.8/40 GHz

模擬調制選件

產品

描述

R&S SMBB-K22

高性能脈沖調制器

R&S SMBB-K23

脈沖發生器

R&S SMBB-K24

多功能發生器

R&S SMBB-K27

脈沖序列

R&S SMBB-K720

需要R&SSMBB-K23選件

R&S SMBB-K27

脈沖序列

R&S SMBB-K720

需要R&SSMBB-K23選件

R&S SMBB-B5

調幅/調頻/調相

R&S SMBB-K

立體聲/RDS編碼器

R&S SMBB-K

需要R&SSMBB-K720選件。

R&S SMBB-B86

遠程控制接口(GPIB和USB)

適用于配備R&SSMBB-B101、-B103或-B106頻率選件的儀器

R&S SMBB-K986

遠程控制接口(GPIB和USB)

對于配備頻率選項RSSMBB-B112、-B120、-B131或-B140(N)的儀器

R&S SMBB-B85

SD卡,用于R S@SMBB-B112,-B120,-B131，-B140(N)

R&S SMBB-Z10

備用SD卡

R&S SMBB-K980

HUMS

R&S ZZA-KNA23

19"機架安裝套件

19″機架適配器，適用于3/4機架寬度和2個高度單位的設備

R&S ZZA-KNP21

19”機架適配器，適用于2個高度單位的設備

機架安裝套件，適用于R&S?MXO5C示波器，2HU

R&STS-USB1

針對RS-232遠程控制的USB串行適配器

文件

產品

描述

R&S@DCV-2 R& S ◎ CV2

校準值文件

R&S NRP18S-20

大功率三通道二極管功率探頭

用于USB操作測量范圍：10 nW至15W頻率范圍：10MHz至18GHzN型陽性連接器

R&S NRP-ZKU

USB-A接口電纜，長度：0.75m
