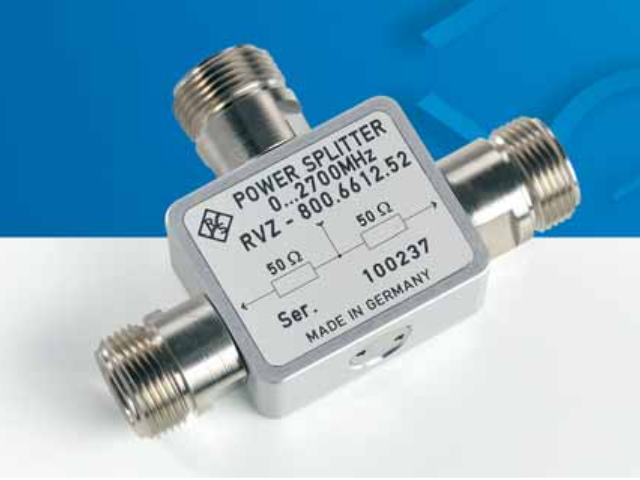

功率分配器RVZ基本上由兩個集成的高精度50Ω薄膜電阻組成，安裝在堅固的外殼中。這確保了出色的射頻特性和強大的功率處理能力。功率分配器RVZ的輸入和輸出都配備了N型連接器。
特點和用途
Power Splitter RVZ專為測試設置而設計，在這種設置中，兩個信號路徑需要輸入相同的波形，例如被測設備（DUT）和功率控制，或
被測設備（DUT）和參考信號輸入。示例圖中展示了這種情況。
這種測試設置需要使用類似RVZ的功率分配器，帶有兩個50Ω的電阻。這是確保到達DUT的入射波與參考通道中的波完全相同唯一的方法。由于入射波被用作參考，因此無論DUT可能的不匹配或信號源的頻率響應如何，總是會測量到正確的傳輸因子。三端口接線盒如DVU 3，使用三個162/3Ω的電阻，無法滿足這一要求。因此，它僅應用于負載阻抗匹配的對稱功率分配。
規格
頻率范圍 | 0 - 2700 MHz | 輸出級別偏差 | ≤0.1 dB |
阻抗 | 50 Ω | 輸出相位偏差 | ≤2° |
SWR(輸入) | ≤1.1 | 從輸入到每個輸出的插入損耗 | 6 dB –0.1/+0.5 dB |
輸出的等效SWR | ≤1.1 | 功率處理能力 | 1 W |
連接器 | N型母頭 | 重量 | 100 g |
工作溫度范圍 | ?0°C to +55 °C |
|
|
存儲溫度范圍 | –40 °C to +75 °C |
|
|
尺寸（寬 × 高 × 深） | 47 mm × 70 mm × 16 mm |
|
|
