S? RTO 6/RTP示波器支持CAN、CAN-FD、LIN、FlexRay?和CXPI總線的觸發和解碼。R
S?MXO示波器支持CAN、CAN-FD、CAN-XL和LIN。實時波形的解碼與捕獲的波形和總線幀時間相關。每個幀都有顏色編碼，使用戶能夠快速區分幀類型。還可以在表格中查看數據，并方便地顯示定時信息和所有相關數據。此外，原始數據可以使用CAN
DBC或FIBEX文件導入轉換為應用程序特定的信息。使用硬件加速觸發器架構，總線內的錯誤被有效且可靠地隔離。
主要特點
CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT和CXPI總線的符號解碼，包括行業標準CAN DBC和FIBEX文件支持
利用捕獲的波形進行時間相關串行解碼，快速提供洞察
通過彩色編碼總線幀和專用解碼表，輕松顯示總線內容
靈活的觸發隔離幀的開始、標識符、數據、符號和各種錯誤條件，如CRC錯誤、定時或脈沖周期錯誤
強大的總線內容搜索和導航功能，如幀開始、幀類型、標識符、數據和錯誤條件
性能和優點

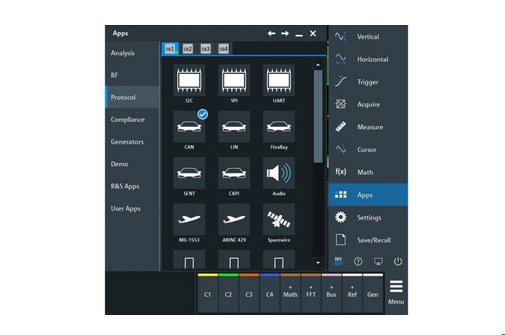

快速總線設置 通過App按鈕在幾秒鐘內完成總線設置 從應用程序按鈕開始，只需幾個步驟即可配置任何汽車協議。設置適當?shù)目偩€進行解碼，連接并選擇相關 通道，并設置正確的閾值水平，解碼立即開始。 |
|

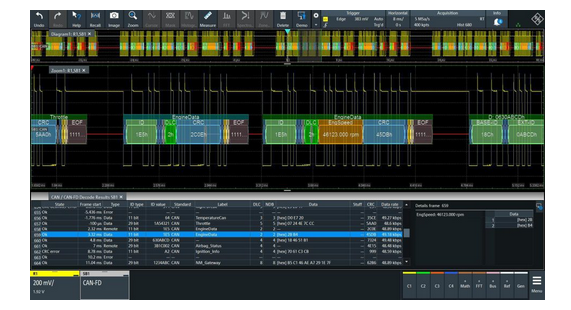

彩色編碼總線顯示器 幀類型作為彩色編碼總線信號 用戶可以分析解碼后的總線幀，也可以將彩色編碼幀類型覆蓋在模擬波形上。地址和數據內容可以以十六 進制、二進制或ASCII格式顯示。通過RS?SmartGrid靈活的屏幕設置為用戶提供解碼數據的最佳概覽。此 外，所有解碼的信息都可以顯示在一個簡潔的表格中。 |
|

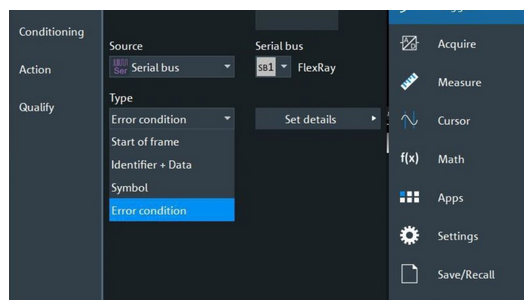

強大的觸發能力 在幀類型上觸發， 協議感知觸發器允許用戶可靠地隔離特定的基于協議的事件和錯誤。由于RS示波器的高采集速率，因此非 常適合快速發現錯誤并觸發特定協議字段，例如CAN標識符、LIN喚醒幀或各種錯誤條件。 |
|

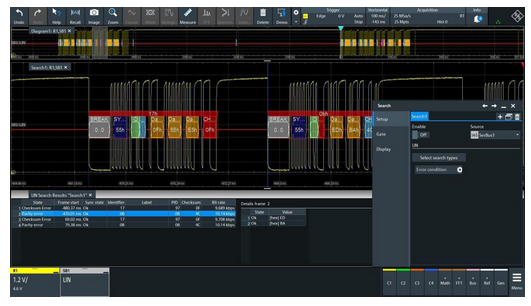

搜索和導航 強大的搜索和導航功能記錄采集 全面的搜索功能簡化了長信號序列的分析。用戶可以根據不同的標準搜索解碼數據，例如特定的標識符或 特定的錯誤條件。所有檢測到的事件都顯示在帶有時間戳的表格中。在解碼數據上應用縮放功能以在表中 移動，這使得在事件中導航變得非常容易。 |
|
可用型號
| 型號 | 系列標準 | 標簽支持體 | 搜索 | 符號T&D |
| RTP-K520RTP—K520系列 | CAN, CAN-FD, LINCAN、CAN-FD、LIN |
|
|
|
| RTO6-K520
RTO 6—K520 | CAN, CAN-FD, LIN, FlexRay, SENT, CXPICAN、CAN-FD、LIN、FlexRay、SENT、CXPI |
|
|
|
| MXO5-K520
MXO 5—K520 | CAN, CAN-FD, CAN-XL, LIN, SENTCAN，CAN—FD，CAN—XL，LIN，SENT，CAN—FD，CAN—XL，LIN，SENT（CAN—FD，CAN—XL，LIN—感應） |
|
|
|
| MXO5C-K520
MXO 5C—K520 | CAN, CAN-FD, CAN-XL, LINCAN、CAN-FD、CAN-XL、LIN |
|
|
|
| MXO4-K520
MXO 4—K520 | CAN, CAN-FD, CAN-XL, LIN, SENTCAN，CAN—FD，CAN—XL，LIN，SENT，CAN—FD，CAN—XL，LIN，SENT（CAN—FD，CAN—XL，LIN—感應） |
|
|
|
