簡介

在射頻實驗室中，F(xiàn)PL 儀器和示波器或萬用表一樣不可或缺。單機即可執行多種測量任務。FPL 分析儀可用于頻譜分析，可以使用功率探頭進行高精度功率測量，還可以分析模擬和數字調制信號。


FPL 頻譜分析儀

FPL 頻譜分析儀

FPL 頻譜分析儀

主要特點?

  • 頻率范圍介于 5 kHz 至 26.5 GHz SSB?

  • 相位噪聲：10 kHz 偏置時典型值為 –108 dBc (1 Hz)??

  • 使用前置放大器時的 DANL：10 MHz 至 2 GHz 時典型值為 –163 dBm?

  • 輕便小巧 40 MHz?

  • 分析帶寬（選件）

特性和優點

一機多用?

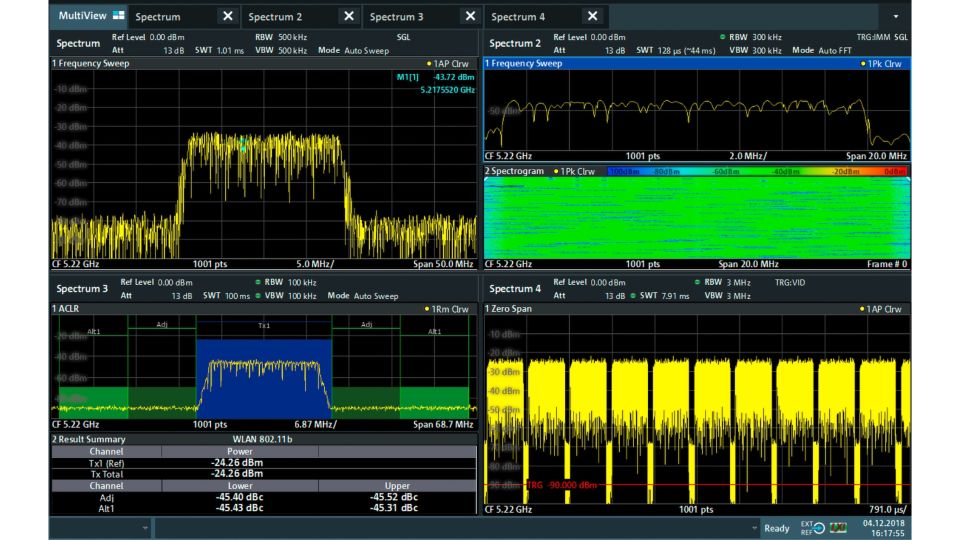

單機可執行多種測量任務 FPL分析儀可用于頻譜測量，可以使用功率探頭進行高精度功率測量，還可以分析模擬和數字調制信號。

FPL1003/1007/1014/1026 頻譜分析儀

可靠的射頻性能?


低相位噪聲和低顯示平均噪聲電平 ;

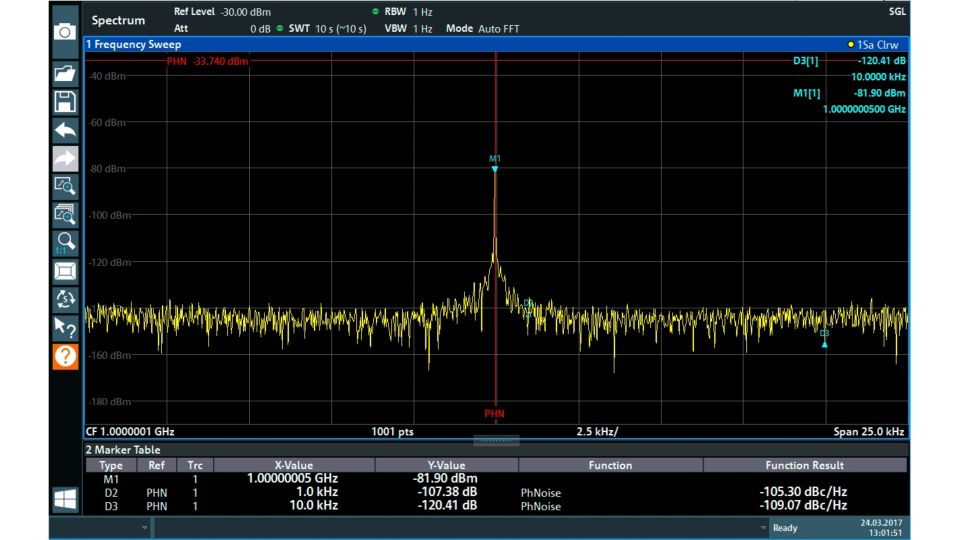

FPL可與高級別分析儀相提并論，它在10kHz偏置(1GHz載波）時的相位噪聲典型值為-108dBc (1 Hz)，三階截止點典型值為+20dBm，分辨率帶寬為1Hz至10MHz，顯示平均噪聲電平典型值為- 163dBm。分析儀非常適用于實驗室、生產和維修應用。

FPL 頻譜分析儀

直觀的用戶界面?

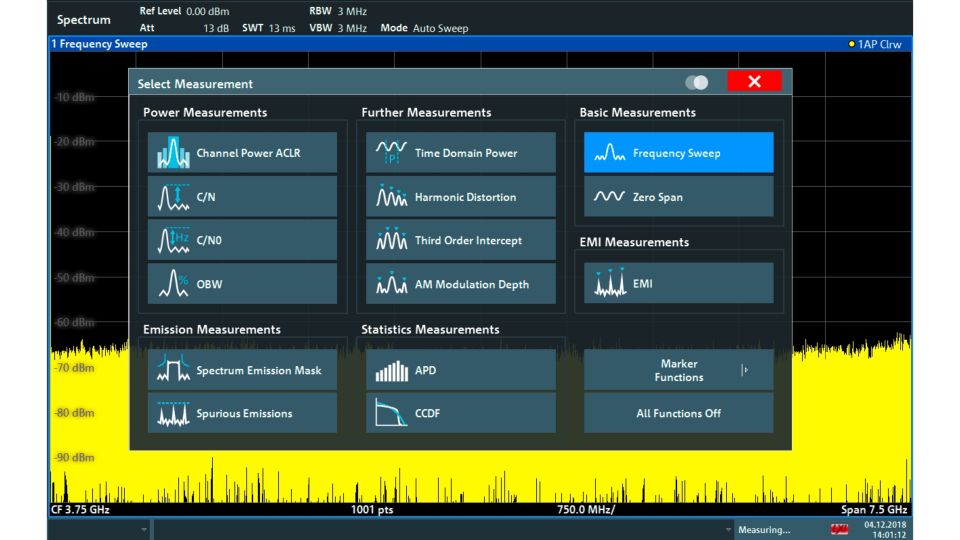

與智能手機一樣簡單直觀 觸摸屏可用于配置和執行測量。只需單指輕掃屏幕，即可調整中心頻率或參考電平。只需雙指輕掃屏幕， 即可調整顯示的跨度或電平范圍。

FPL 頻譜分析儀

完全便攜式?


幾乎可以隨地使用.…

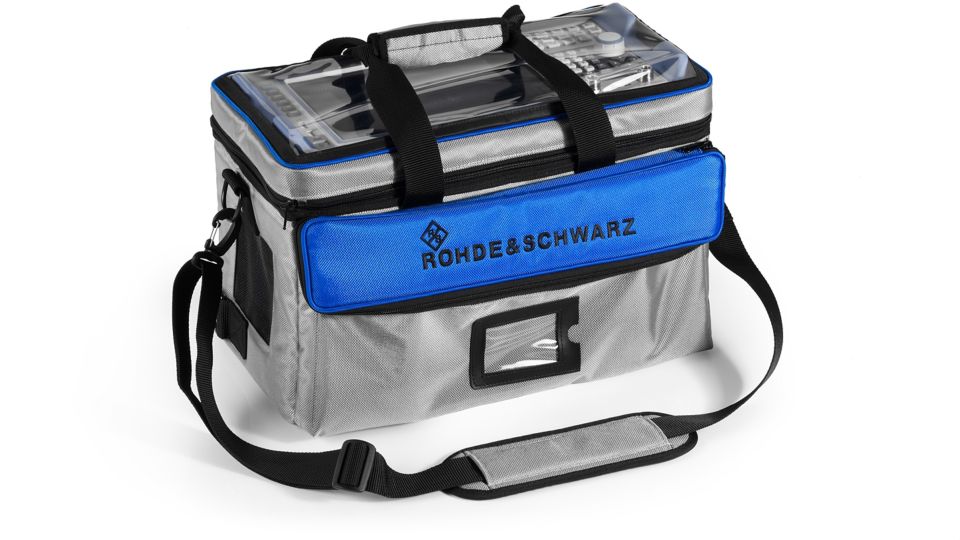

?FPL頻譜分析儀的電池盒選件僅重6kg并可續航三小時，還配備了便攜包和肩帶，因此可以在任何需要的 場所使用。

FPL 頻譜分析儀

可用型號

型號

頻率范圍

相位噪聲

DANL（1 GHz 時）

最大分析帶寬

儀器類型

R&S?FPL1003

5 kHz 至 3 GHz

< –108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）? ? ? ? ? ? ? ? ? ? ? ?

< –163 dBm/Hz

40 MHz (FPL1-B40)

信號與頻譜分析儀

R&S?FPL1007

5 kHz 至 7.5 GHz

< –108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）

< –163 dBm/Hz

40 MHz (FPL1-B40)

信號與頻譜分析儀

R&S?FPL1014? ?

5 kHz 至 14 GHz

< -108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）

< -160 dBm/Hz（前置放大器開啟）

40 MHz（FPL1-B40 和 FPL1-B11）

信號與頻譜分析儀

R&S?FPL1026? ?

5 kHz 至 26.5 GHz

<-108 dBc (1 Hz)
（f = 1 GHz，10 kHz 偏置）? ? ? ? ? ? ? ? ? ? ? ?

< -160 dBm/Hz（前置放大器開啟）

40 MHz（FPL1-B40 和 FPL1-B11）

信號與頻譜分析儀
