? 天線管固定裝置： | 22 mm |
? 最大天線尺寸： | 2 m |
? 最大天線重量： | 15 kg |
? 天線桿安裝： | 3/8' 陰性 |
? 推薦壓力： | 5-6 bar |
? 管子尺寸（外/內）： | 6 mm/4 mm |
? 尺寸： | 205 x 395 x 120 mm |
? 重量： | 2.7 kg |
? 推薦附件： | AM 9144 |
?

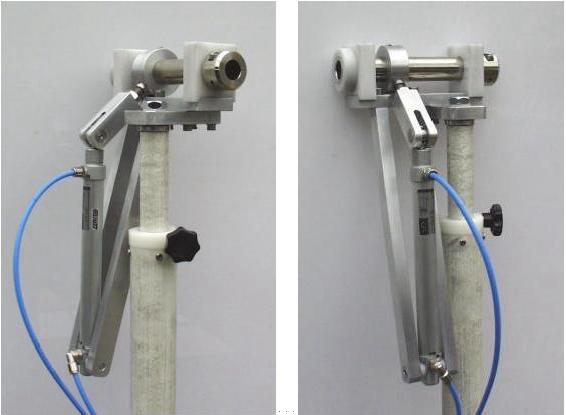

PPS 9208氣動極化旋轉適配器說明：???
????? 氣動極化旋轉適配器PPS 9208使用22 mm管 遙控改變天線極化。要求壓縮空氣終端使用推薦的壓力為5－6 bar。使用一個壓力調整器可減少較高的空氣壓力。使用一個5/2-路閥門可控制2路氣動圓柱體，閥門有手動操作或電氣轉換。為了能平滑地轉動天線使用了流動控制閥門。50 m柔韌的氣動管、流動控制閥門和使用12 V操作繼電器的5/2-路閥門為缺省包含。
?
PPS 9208氣動極化旋轉適配器應用：
????? 最初沒有安裝天線，氣動旋轉適配器是附裝在天線竿的。然后管子經過流動控制閥門和5/2-路閥門（操縱單元）連接到氣動圓柱體。調節流動控制閥門可使得極性旋轉適配器緩慢而平滑地轉動。旋轉90°的典型時間為2秒（小天線）－5秒（大天線）。在正確的旋轉速度調節以后, 將天線及22 mm的管子放進PPS 9208的固定裝置。預先扣緊固定裝置必須仔細檢查，天線振子和天線桿在改變極性時不能墜毀。沿著22 mm管子軸的方向稍微移動天線有助于找到正確的位置。檢查天線極性和PPS 9208的實際設置是否相符也很重要。如果都達到要求，用適當扭矩旋緊PPS 9208的固定裝置。請注意：在遙控操作之前，操作人員必須仔細檢查天線旋轉區域之內既不能有人也不能有物品。為了獲得平滑旋轉，天線的重心應盡可能近的靠近旋轉軸。幾乎所有Schwarzbeck 的天線都是這樣。在重心附近旋轉22 mm 管子的兩個裝配部件，STLP 9128E可以很容易修改。
