一、簡介：
適用于測量非對稱（共模）干擾電壓；R&S?ENY81 耦合網絡測量非屏蔽、對稱被測設備通信端口的非對稱（共模）干擾電壓。網絡符合 CISPR 16-1-2 要求，可在 150 kHz 至 30 MHz 頻率范圍內根據 CISPR 22:2008 和 CISPR 32 進行測試。有用的對稱信號通過網絡，高達 100 MHz 的帶寬幾乎沒有衰減。同時，耦合網絡將測試電路從相關設備 (AE) 端口的干擾效應中解耦出來。

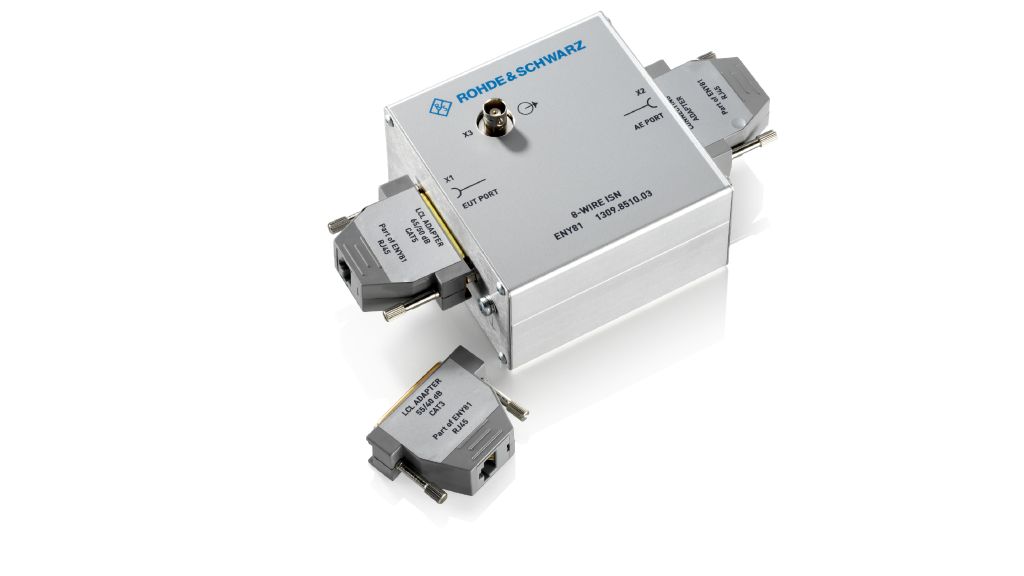

二、R&S?ENY81 耦合網絡產品圖：
三、主要特點：
1.八線制網絡 |
2.符合 CISPR 22:2008 和 CISPR 32 |
3.符合 CISPR 16-1-2 |
4.適配器組件滿足標準化 LCL 要求（55 dB 和 65 dB） |
5.針對有用信號的高傳輸帶寬 (100 MHz) |
四、R&S?ENY81 耦合網絡
型號
| 類型
| 線
| 最大電流
| 電流類型
| 應用
|
ENY81 | Y形網絡 | 八線制 | 600 mA | 直流 | 干擾電壓 |
五、特性和優點
1.LCL適配器
適用于CAT3和CAT5電纜的LCL適配器
R&S°ENY81包括高度對稱的基礎網絡和多個用于實施縱向轉換損耗(LCL)的適配器組件。每個適配器組件包含LCL值為55 dB(CAT 3電纜)和65 dB(CAT 5電纜)的適配器?？v向轉換損耗較大，表示CAT 6電纜需要使用單獨的R&SRENY81-CA6耦合網絡。
|
2.測試符合多種電纜標準
2線、4線和呂線非屏蔽雙絞線電纜測試
根據CISPR 22和EN 55022或CISPR 32和EN 55032標準，八線制ISN(R&SRENY81或R&S°ENY81-CA6)可用于測量四組非屏蔽對稱線對的千擾電壓。R&SRENY81還可用于測量兩組或四組線對。
|
3.專業設計
機械設計
R&SRENY81耦合網絡的螺紋插座裸露在外，可連接到水平或垂直布置的參考接地面。設備隨附兩個LCL適配器組件，分別帶有RJ-45連接器和用于用戶可選布線的連接器(1 mm香蕉頭插孔)。
|
4.功能性測試
R&SRENY-FTS選件和網絡分析儀結合用于阻抗穩定網絡(ISN)的功能性測試。此功能性測試包括驗證非對稱阻抗和相位、電壓分壓系數、縱向轉換損耗和解耦衰減。
|
